適用范圍：

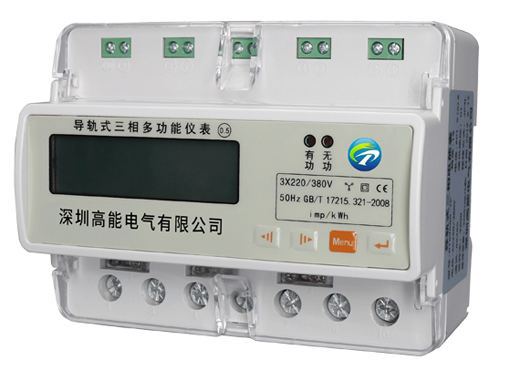

    GN-7PE導軌式三相電能表（以下簡稱儀表）是一種室內三相電能表，是我公司為了適應我國電網改造，適應我國國情而設計開發的電能表。它具有較高的準確度和可行性。本儀表采用國際先進的超低功耗大規模集成電路技術及SMT先進工藝，關鍵元器件選用國際品牌、長壽命器件，提高了產品的可靠性，延長了使用壽命。精確計量有功電能，且可以通過紅外通訊方式抄電量，讀數直觀且使用方便。

    本儀表設計符合標準G B/T17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T17215.323-2008《2級和3級靜止式交流無功電能表》、DL/T 645-1997《多功能電能表通信規約》對三相靜止式電能表的相關技術要求。

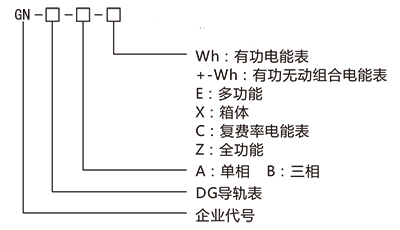

型號說明：

功能特點：

1、4P-E可進行單相有功正、反相電能的計量；無功正、反電能的計量，并可測量電壓、電流、有功功率、無功功率、功率因素等電量參數。

2、4P-EF可進行單相有功正、反相電能的計量；無功正、反電能的計量，并可測量電壓、電流、有功功率、無功功率、功率因素等電量參數：電量按總、尖、峰、平、谷分別累計和存儲。

3、7P-1 E/7P-0.5E可實現三相有，無功電能的正、反向計量功能，且具有功率方向指示功能，并可測量三相電壓、電流、有功功率、無功功率、功率因素等電量參數。

4、7P-1EF/7P-0.5EF可實現三相有／無功電能的正、反向計量功能，且具有功率方向指示功能，并可測量三相電壓、電流、有功功率、無功功率、功率因素等電量參數；電能按總、尖、峰、平、谷分別累計、存儲；注：除4P-E和7P-1 E/7P-0.5E外，其余型號具有電能數據凍結功能（默認凍結時間為每月未24時），表內可存儲1 2個月的凍結數據；所有存儲數據斷電后不丟失，并能保持1 0年以上。

時鐘及時段費率：

1、時鐘誤差在0.5s/天以內，具有日歷、計量和閏年自動切換功能。

2、4P-EF、7P-1EF/7P-0.5EF可編程設置一年二個時區．二個時段表，8個日時段數及尖、峰、平、谷4種費率，時段最小間隔為5分鐘。

顯示：

1、具有數據輪顯和數據鍵顯功能，可通過面板上的按鍵查詢所有顯示項，輪顯時間為4s。

2、有、無功電能脈沖輸出，用于校表、遠程電能采集。

3、無源光電隔離型輸出端口，脈沖寬度：800ms±20ms。

4、通信接口：RS485

5、通信協議：MODBUS-RTU（其他可定制）

6、通信速率：9600bps（默認）、4800bps、2400bps、1200bps可選

編程功能：

1、電表地址設置

2、時間日期設置（復費率表）

3、費率時段設置（復費率表）

4、電量底數清零設置

抄表和電能管理功能：

通過RS485或ZIGBEE組成有線或無線網絡進行遠程自動抄表，實現電能的智能化管理。

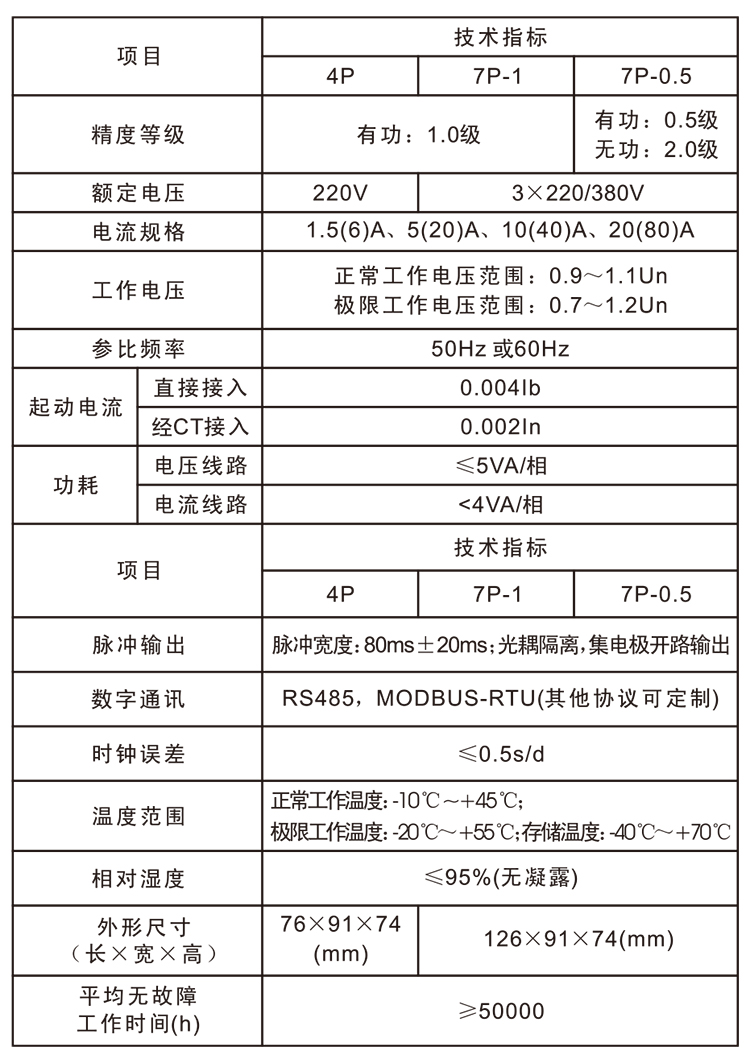

技術規格：

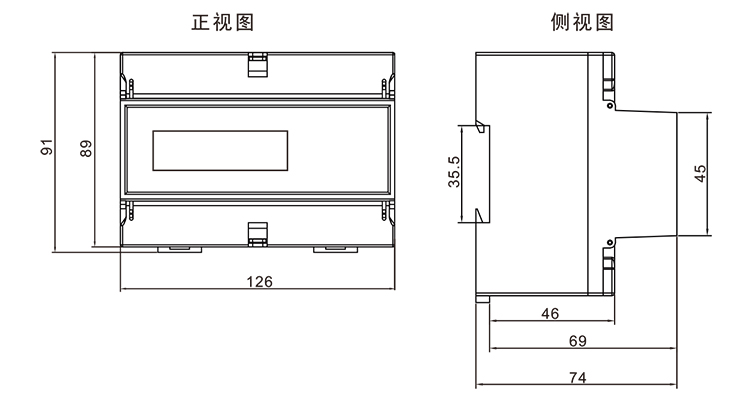

外形尺寸：
