適用范圍：

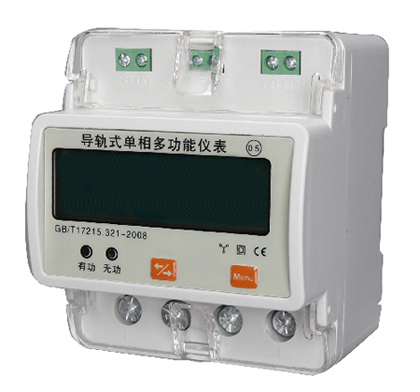

    GN-4PE導軌式單相電能表（以下簡稱儀表）是一種室內單相電能表，是我公司為了適應我國電網改造，適應我國國情而設計開發的電能表。它具有較高的準確度和可行性。本儀表采用國際先進的超低功耗大規模集成電路技術及SMT先進工藝，關鍵元器件選用國際品牌、長壽命器件，提高了產品的可靠性，延長了使用壽命。精確計量有功電能，且可以通過紅外通訊方式抄電量，讀數直觀且使用方便。

    本儀表設計符合標準G B/T17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T17215.323-2008《2級和3級靜止式交流無功電能表》、DL/T 645-1997《多功能電能表通信規約》對三相靜止式電能表的相關技術要求。

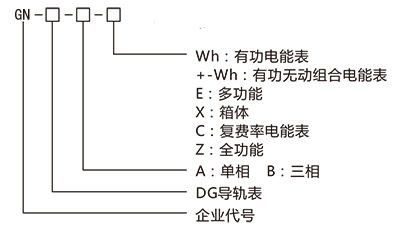

型號說明：

功能特點：

1、計量功能：具有計量正、反向有功電能，累計于總電量：

2、采用6+1位步進式計數器記錄累積電量，可選6+1位LCD顯示方式；

3、電能脈沖指示，電源指示功能：

4、采用35mmDIN導軌或板前安裝；

5、無源脈沖輸出；

6、采用高品質長壽命電子部件，過載能力強，長期工作不需調校；

7、具有RS485通訊功能，可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配通訊協議符合DL/T645-1997標準。支持DL/645-2007或者M(jìn)ODBUS-RTU協議。

技術規格：

電壓：220V/230±20%

頻率：50Hz

電流規格：5(20)A、5(30)A

電壓回路功耗：≤I.OW、5VA

電流回路功耗：≤IVA(lb)

正常工作溫度：-15℃-+55℃

存貯運輸溫度：-25℃-+70℃

環境濕度：≤85%

產品壽命：大于10年

外型尺寸：90*66*18

重量：約110g

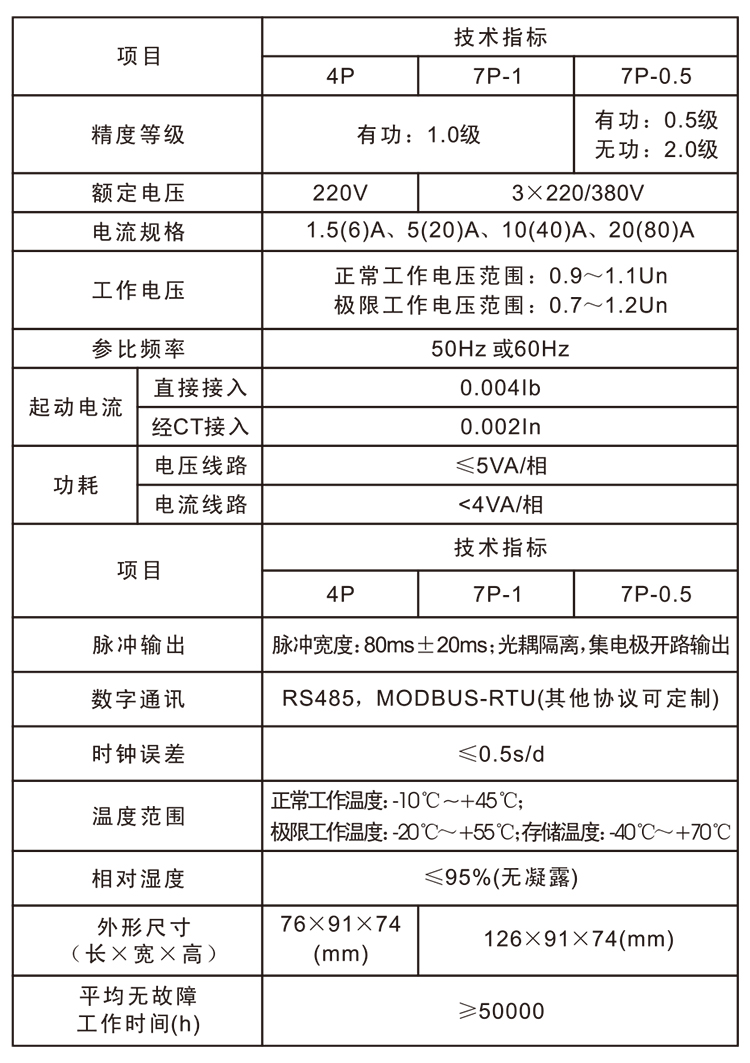

技術規格：

外形尺寸圖：
