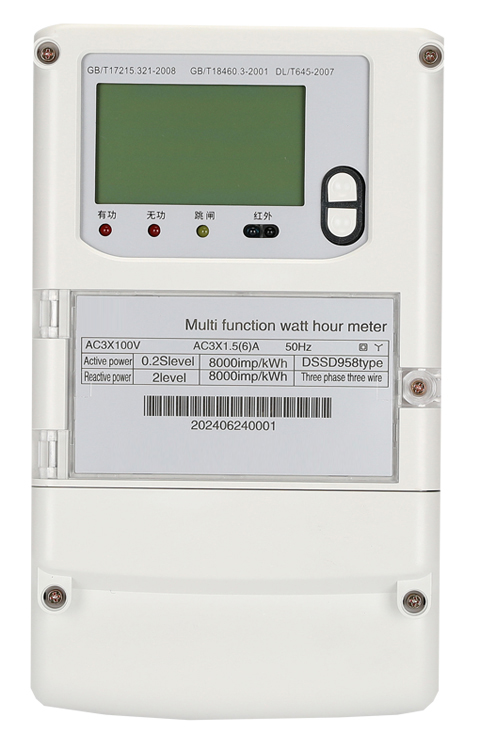

產品概述

該三相四線、三相三線多功能電能表是我公司研制生產的新一代智能型高科技電能計量產品。它采用當今最新集成電路技術，運用先進的軟件算法，根據電能表有關國際(IEC)標準和我國電力行業標準DL/T614-2007、DL/T645-2007和國家電網系列標準等設計制造。它集各種計量、監控、報警、顯示、通訊功能于一身，能計量正反向有功和無功總電量及分時電量、四象限無功總電量及分時電量、正反向視在總電量及分時電量、正反向基波電量、正反向諧波電量、銅損、鐵損有功電能補償量；能計量正反向有功和無功總最大需量及分時最大需量、四象限無功總最大需量及分時最大需量、正反向視在電能最大需量及分時最大需量；以及最大需量發生的日期和時間；能測量各相電壓、電流、功率因數、有功功率、無功功率、視在功率及三相總有功功率、總無功功率、總是在功率、功率因數、頻率和表內溫度等；能檢測并記錄各相斷相、失壓、失流及三相全失壓等事件；能檢測備用電池電壓和監測負荷情況；能檢測開表蓋和開編程蓋等事件；能實現遠程和紅外抄表、編程、監測和校準；而且具備多種擴展功能。適用于各電廠、變電站、計量關口和企事業單位。

安裝與接線

a)電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。

b)電能表上部有掛鉤螺釘孔，用M410螺釘固定，電表下部有2個安裝孔，用PA410或PA412自攻螺釘固定。按下圖所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上。

c)電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

安裝尺寸圖

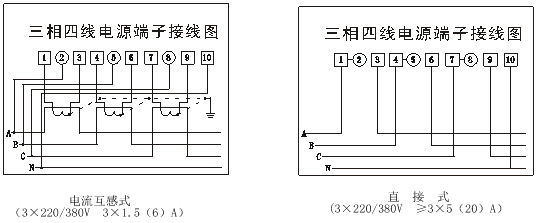

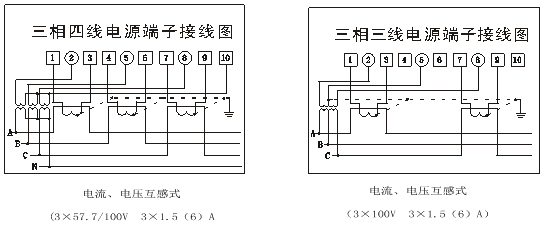

電源端子接線圖
