概述

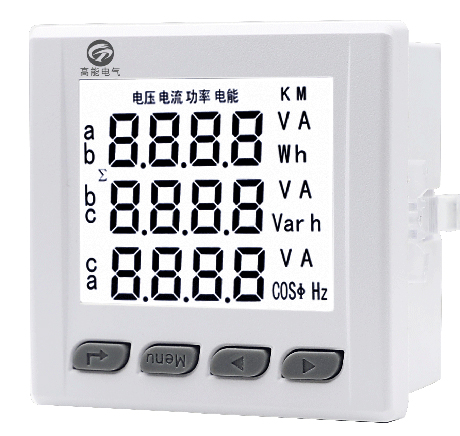

GN-ASYE多功能電力儀表能夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED/LCD現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
LED顯示：三相LED數碼顯示，可視度高

LCD顯示：STN藍屏/黃屏、寬視角、高品質、高清晰LCD液晶屏顯示

通訊：RS485通訊，MODBUS-RTU協議

輸出：2路電能脈沖輸出（脈沖常數3200imp/kwh）

擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
用途：進線、母線以及重要配出回路，適用于GCS、GCK、MNS、GGD等柜型

附加功能：諧波總量2-31次，復費率電能，開關量輸入與輸出，變送輸出。

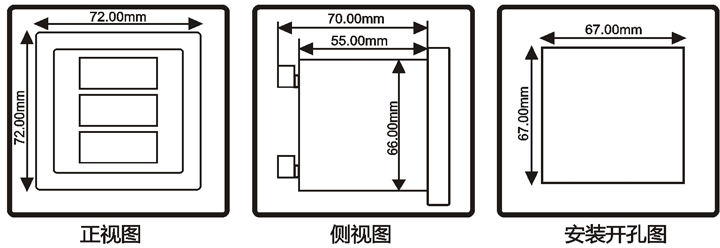

外形圖及開孔尺寸圖
