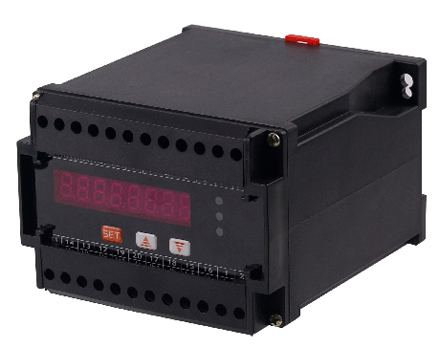

產品概述：

GNBS4P三相有功功率變送器(數顯)是一種將電網中的有功功率隔離變送成線性的直流模擬信號的裝置。有功功率變送器測量電網中的有功功率，并將有功功率隔離變送成線性的直流模擬信號。能夠根據輸出標準量為模擬量數字量可分為模擬量輸出功率變送器和數字量輸出功率變送器，一般來說，模擬量輸出功率變送器只能夠輸出有功功率或功率數等一種參量，而數字量輸出變送器可同時輸出需要的電壓、電流、頻率、有功功率、功率因數、諧波等參量。

技術參數（產品符合國標GB/13850-1998）：

外形尺寸與接線圖：

注意事項:

1 變送器需預熱30分鐘方能作精度測量。

2.信號輸入,變送輸出,輔助電源的接線一定要正確。

3.要校驗儀表,校驗儀器應憂于0.1級, 才能保正校驗精度。

4.標注和處電位器為變送器校準時所用,無標準儀器及非專業人員切勿進行調校。

5.當輔助電源為DC時,輸入信號與輔助電源不可共地,否則會燒掉變送器。

功能特點:

三相三線有功功率變送器的輸出形式不同會導致它的功能特點也會不相同。

輸出形式：模擬量輸出:

1、輸出模擬量的三相三線有功功率變送器的各個端口之間都是相互隔離的。

2、模擬量輸出的變送器的線性度很好并且它的精度也較高。

3、三相三線有功功率變送器具有非常優秀的自動校零性能以及溫度特性，使得變送器不再需要定期進行維護而且還能夠保證儀器可以進行長期穩定的工作。

4、它的電磁兼容采用了非常完善的設計，具三相三線有功功率變送器上的所有的技術參數全都是采用數字化校準，這與傳統的電位器模擬調整相比是質的飛躍。這樣的數字化校準不僅是簡化了變送器的硬件電路而且還能夠提高變送器整體的可靠與穩定性能。

5、具備了比以往變送器更加強大的抵御其他信號干擾的能力。

6、三相三線有功功率變送器全面采用了SMT器件，所以體積更小、重量更輕、能耗也更小。

輸出形式：數字量輸出:

1、數字量輸出的三相三線有功功率變送器的傳輸工具采用的是光纖，這樣不僅能進行信號的傳輸同時還能夠?qū)Χ丝谶M行隔離，而且還能夠在傳輸信號的過程之中完全的避免損耗與其它信號的干擾，這種變送器更加的適用于復雜環境之中的高精度的測量。

2、數字量輸出更加方便了在網絡與智能領域的應用。

3、數字量輸出的三相三線有功功率變送器能夠與和其它的一些儀器一起來構成一個虛擬儀器。這個虛擬儀器的各項功能都是由軟件決定能夠各種圖型的顯示方式。
