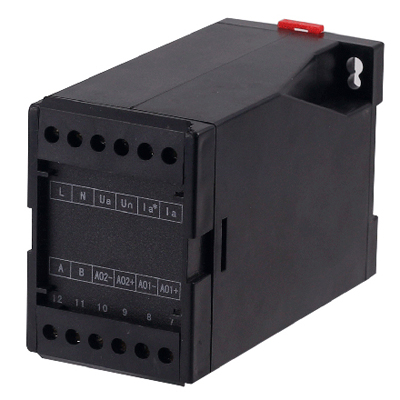

產品概述:
GNBS1Q單相無功功率變送器是一種將被測電量參數(如直流電流、直流電壓、交流電流、交流電壓信號)轉換成直、流電流、直流電壓并隔離輸出模擬信號的裝置。

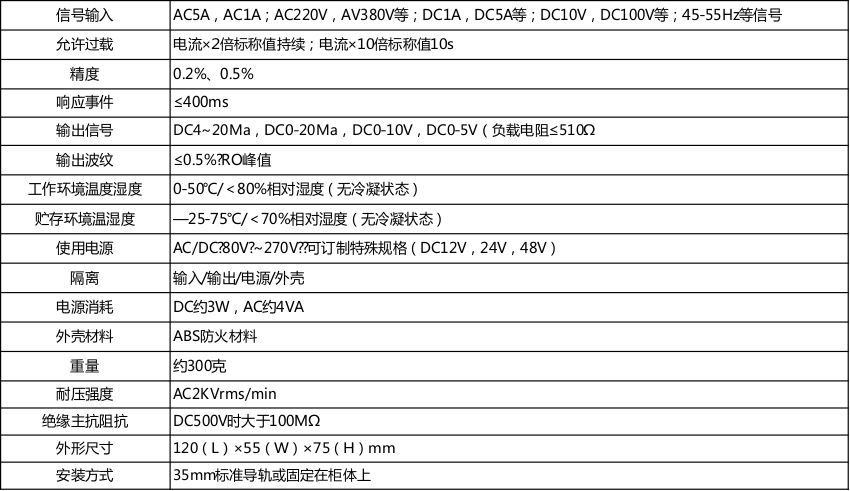

技術參數:

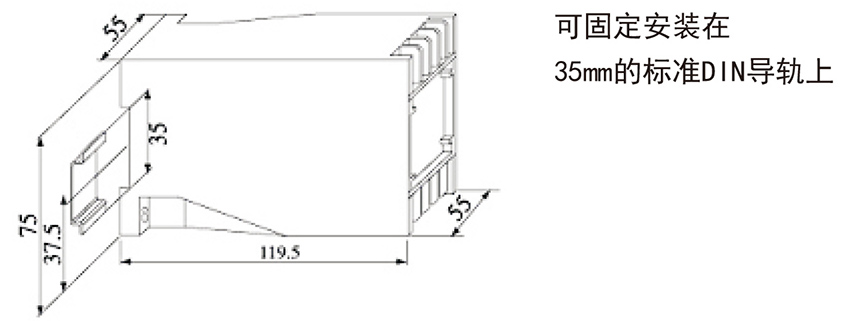

外形尺寸:

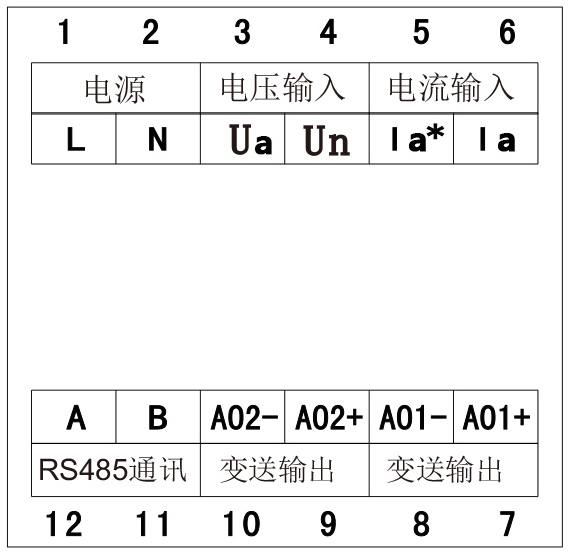

接線圖:
注:如客戶訂貨只需帶一路變送輸出,接7、8端子即可。
產品優點:
1、單相無功功率變送器不容易收到寄生熱電偶和電阻壓降和溫漂的影響,這個優點使得,作為中間介質的傳輸線可以選擇用非常便宜和細的雙絞線導線。
2、電源輸出時電阻足夠大,經磁場耦合感應到導線環路內的電流,不會產生非常明顯的影響,還有因?yàn)楦蓴_引動的電流是非常小的,我們只要使用雙絞線就可以免疫或者說降低干擾程度。
3、電容性干擾會導致接收器感應電阻的時候出現誤差,單相無功功率變送器相對優秀的性能使得因干擾而產生的電流誤差概率非常小或者產生誤差的程度微乎其微,使得其使用的電線長度可以比電壓遙控系統更長更遠。
4、在設備兩端接進接出線口,我們可以設置或者裝置,防浪涌和防雷配件,可以有效的防雷與防爆。
安裝注意事項:
1.確認規格貼紙上所標示規;
2.輸入電流,電壓是否在規格范圍內格與所訂購是否相同;
3.注意工作電源是否正確并接正確端子; 請務必根據變送器接線圖接線;
4.變送器輸入接CT, PT的二次輸出;
5.本使用說明中的內容如與網站、 樣本等資料有不符之處, 以本說明書為準。
產品保用說明:
1.本說明書并非此類產品通用說明書, 內容如有變動, 恕不另行通知, 產品所附說明書均與產品規格一 致;
2.客戶正常使用本產品, 自購買日期開始壹年內, 本公司免費提供保修服務。
