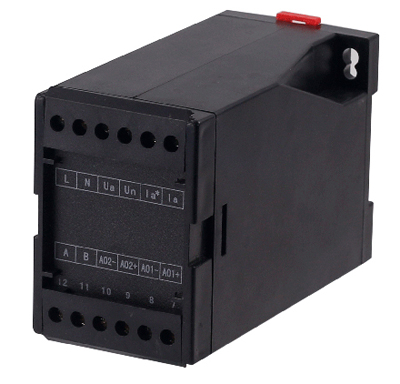

產品概述：

    GNBS1F單相頻率變送器是一種將被測電量參數(如直流電流、直流電壓、交流電流、交流電壓信號)轉換成直、流電流、直流電壓并隔離輸出模擬信號的裝置。

    單相頻率變送器的核心是單片機，主要作用是針對電路頻率的測量，然后輸出線性信號給計算機、遠程裝置等設備使用。單相頻率變送器的安裝非常簡單，采用的是導軌卡式安裝方法，在安裝的時候只要把單相頻率變送器固定的卡槽下方勾在安裝導軌上，然后往上推動單相頻率變送器，推動的時候同時進行旋轉，讓變送器的卡扣壓向?qū)к?，扣上之后就安裝在卡軌上了。一般情況下在單相頻率變送器出廠的時候就已經按照相關規定標準進行調教好的，用戶在購買回去連接上沒有問題就可以直接通電使用。在接通電源以后紅色的運行指示燈正常狀況應該是閃爍狀況的。單相頻率變送器對于輔助電源沒有什么特殊要求，多只單相頻率變送器可以公用一組電源。在想對單相頻率變送器進行拆卸的時候只要向上推動并且旋轉轉出單相頻率變送器上側就可以了，這樣就可以從卡軌上取下來了。

    單相頻率變送器的安裝和卸下都是比較簡單的，單相頻率變送器如果是處在比較惡劣的環境當中就應該采取防雷措施，單相頻率變送器的外殼采用的特殊材料有規定的耐受溫度，需要了解清楚可以在哪些情況下使用，在使用之前需要仔細全面的了解單相頻率變送器的說明書，根據說明書上的使用條件進行使用，這樣更加能保障產品的正常運行和安全。

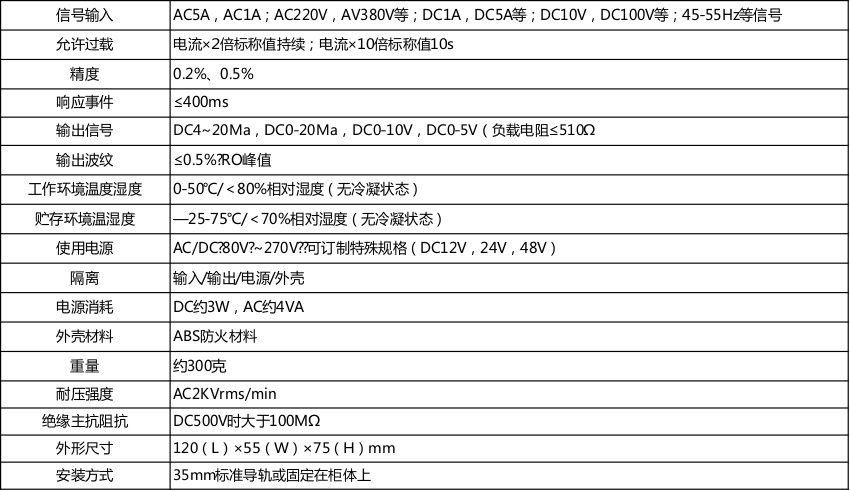

技術參數：

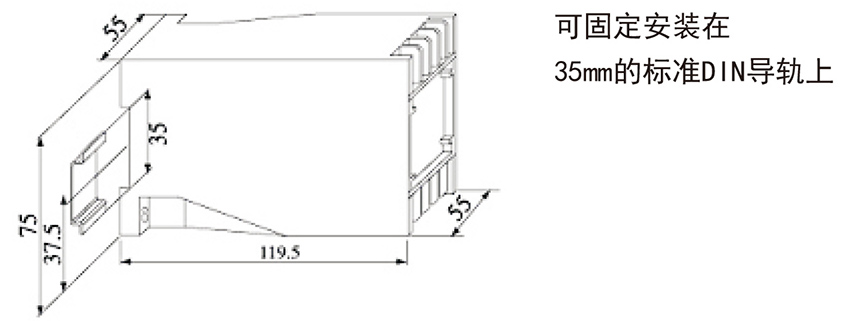

外形尺寸：

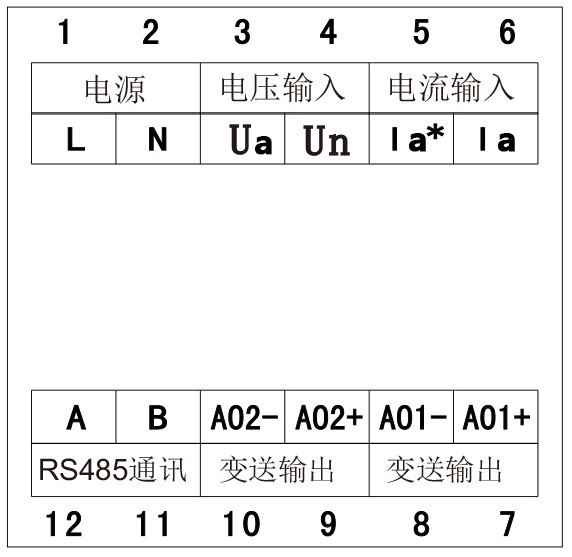

接線圖:

如:客戶訂貨只需帶一路變送輸出,接7、8端子即可。

安裝注意事項:

1.確認規格貼紙上所標示規；

2.輸入電流,電壓是否在規格范圍內格與所訂購是否相同；

3.注意工作電源是否正確并接正確端子; 請務必根據變送器接線圖接線；

4.變送器輸入接CT, PT的二次輸出；

5.本使用說明中的內容如與網站、 樣本等資料有不符之處, 以本說明書為準。

產品保用說明:

1.本說明書并非此類產品通用說明書, 內容如有變動, 恕不另行通知, 產品所附說明書均與產品規格一 致；

2.客戶正常使用本產品, 自購買日期開始壹年內, 本公司免費提供保修服務。
