產(chǎn)品概述：

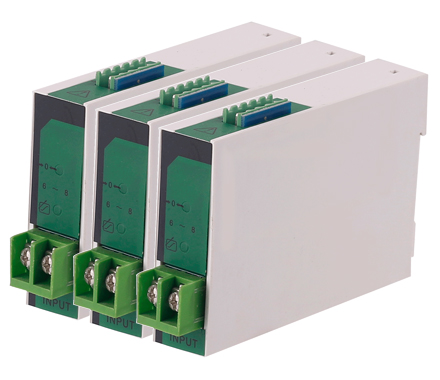

GN7B0-AV單相交流電壓變送器是一種將被測電量參數(shù)(如直流電流、直流電壓、交流電流、交流電壓信號)轉換成直流電流、直流電壓并隔離輸出模擬信號的裝置。

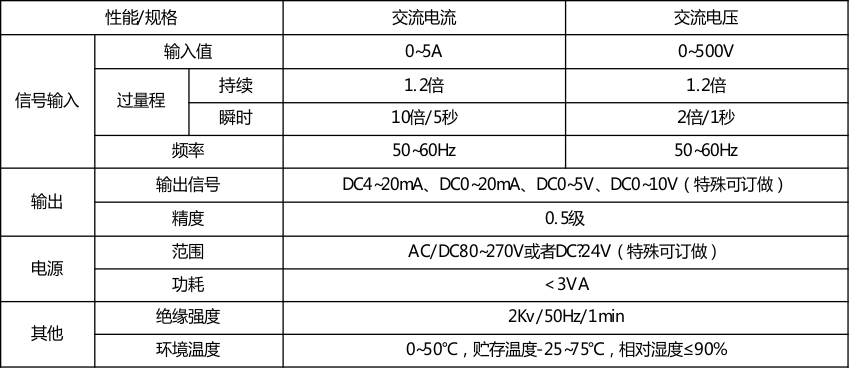

技術參數(shù)：

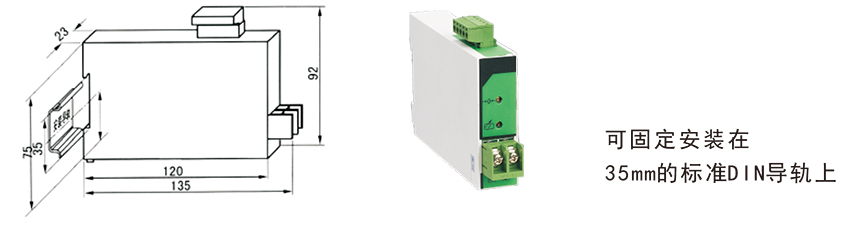

外形尺寸：

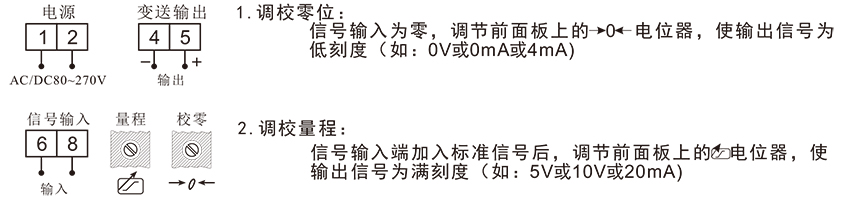

接線圖及校正：

注意事項：

1 變送器需預熱30分鐘方能作精度測量。

2.信號輸入, 變送輸出, 輔助電源的接線一定要正確。

3.要校驗儀表, 校驗儀器應憂于0.1級, 才能保正校驗精度。

4.標注→O←和處電位器為變送器校準時所用, 無標準儀器及非專業(yè)人員切勿進行調校。

5.當輔助電源為DC時, 輸入信號與輔助電源不可共地, 否則會燒掉變送器
